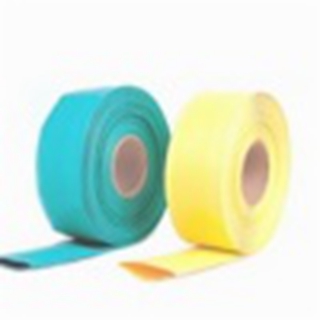

低压母线热缩套管（DMPG）用于1KV及以下电压等级金属母线排的绝缘防护和大口径金属管材的防腐保护，具有优异的绝缘性能、良好的工艺特性，安装简便，安全可靠的特点，是电力系统综合防护的首选。
特 性：阻燃、柔软、薄壁
安全认证：UL2244 125℃VW – 1 600V （No。E142415）
推荐收缩温度：120℃～140℃
收 缩 率:径向收缩率≥50%
轴向收缩率≤10%
使用温度：-55℃～125℃
标准颜色：黑、黄、白、红、绿、蓝、灰
|
产品规格 |
|
序号 |
规 格 （㎜） |
收缩后（㎜） |
收缩前（㎜） |
||||
|
内径最大值 |
壁厚范围 |
偏心率 |
内径最大值 |
壁厚范围 |
偏心率 |
||
|
01 |
Φ20.0 |
10.0 |
0.95±0.10 |
< 20% |
21.0±0.5 |
0.40±0.10 |
< 40% |
|
02 |
Φ25.0 |
12.5 |
1.00±0.10 |
26.5±0.5 |
0.45±0.10 |
||
|
03 |
Φ28.0 |
14.0 |
1.10±0.15 |
30.0±1.0 |
0.50±0.10 |
||
|
04 |
Φ30.0 |
15.0 |
1.30±0.15 |
32.0±1.0 |
0.65±0.10 |
||
|
05 |
Φ40.0 |
20.0 |
1.35±0.15 |
42.0±1.0 |
0.65±0.10 |
||
|
06 |
Φ50.0 |
25.0 |
1.40±0.15 |
52.0±1.5 |
0.67±0.15 |
||
|
07 |
Φ60.0 |
30.0 |
1.50±0.20 |
62.0±1.5 |
0.72±0.20 |
||
|
08 |
Φ70.0 |
35.0 |
1.55±0.20 |
72.0±1.5 |
0.75±0.20 |
||
|
09 |
Φ80.0 |
40.0 |
1.60±0.20 |
82.0±1.5 |
0.77±0.20 |
||
|
10 |
Φ100.0 |
50.0 |
1.70±0.20 |
102.0±2.0 |
0.80±0.20 |
||
|
11 |
Φ120.0 |
60.0 |
1.75±0.20 |
122.0±2.0 |
0.85±0.22 |
||
|
12 |
Φ150.0 |
75.0 |
1.80±0.20 |
152.0±2.0 |
0.86±0.25 |
||
|
13 |
Φ200.0 |
75.0 |
1.80±0.20 |
202.0±2.0 |
0.65±0.25 |
||
注: 1、偏心率=(1-最薄壁厚/最厚壁厚)×100%
2、在保证管子偏心率的情况下,使管子壁厚在规定范围内。
3、可以向用户提供特殊规格的产品。
|
产品性能 |
|
性 能 |
测试条件 |
指标值 |
实测 |
|
机械性能 |
|||
|
拉伸强度 |
|
≥10.4MPa |
12.2MPa |
|
断裂伸长率 |
|
≥200% |
580% |
|
热老化性能 |
|
|
|
|
拉伸强度保持率 |
158℃/168小时 |
保留70%以上 |
10MPa |
|
断裂伸长率保持率 |
158℃/168小时 |
保留70%以上 |
430% |
|
电性能 |
|||
|
耐电压 |
AC.2500V/60秒 |
无击穿 |
无击穿 |
|
体积电阻率 |
|
≥1014Ω·㎝ |
≥1015Ω·㎝ |
|
化学性能 |
|||
|
铜腐蚀节 |
158℃/168小时 |
无腐蚀 |
无腐蚀 |
|
铜稳定 |
158℃/168小时 |
伸长率≥100% |
>220% |
|
燃烧性能 |
UL VW – 1 |
通过 |
通过 |
