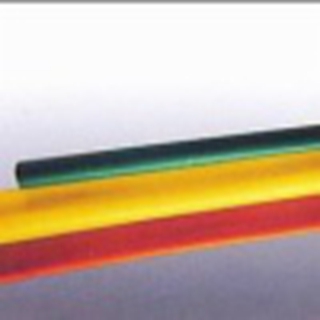

母排绝缘热缩套管（MPG）广泛应用于城市供电系统及矿业、化工、石化等行业变电站的汇流母线排的绝缘防护，无温问题，不降低母排载流量，具有优异的绝缘性能，良好的工艺特性，安装简便，安全可靠等特点，是电力系统综合防护的首选。我公司可按客户需求提供定长和连续长母排热缩套管。
|
功 能 |
有效地杜绝变电站普遍存在的小动物短路故障；
防止污闪、雨淋、凝露闪络的发生；
有效防止带电裸排所造成的人身伤亡事故；
防止盐雾及有害化学气体对母排的腐蚀；
特殊电气接点部位的热缩绝缘防护处理；
防止单相对地短路所致过电压电气故障；
防止冰柱、粘雪所致放电故障；
防止异物搭接所致电气故障。
|
MPG材料性能 |
|
测 试 项 目 |
实 测 值 |
测 试 方 法 |
|
化学性能 |
||
|
氧指数 |
≥28% |
GB/T2406 |
|
吸水率 |
≤0.1% |
GB/T1034 |
|
低温韧性 |
-55℃±2℃,4h通过 |
UL224 |
|
腐蚀试验 |
23±2℃,湿度95%,24h通过 |
ASTM D2671 |
|
物理性能 |
||
|
拉伸强度 |
≥12.0Mpa |
GB/T1040 |
|
断裂伸长率 |
≥400% |
GB/T1040 |
|
热老化试验 |
158℃/168小时通过 |
GB/T1040 |
|
工作温度范围 |
-55℃～125℃ |
|
|
连续长母排管规格 |
|
产 品 规 格 ΦA/a(㎜) |
对应母排规格 ㎜ |
完全收缩后壁厚 ㎜ |
|
Φ15/6 |
12 |
1.5±0.1 |
|
Φ20/8 |
20 |
2.0±0.1 |
|
Φ25/12.5 |
25 |
2.0±0.1 |
|
Φ30/15 |
30 |
2.0±0.1 |
|
Φ40/20 |
40 |
2.0±0.1 |
|
Φ50/25 |
50 |
2.0±0.1 |
|
Φ60/30 |
60 |
2.0±0.1 |
|
Φ70/35 |
70 |
2.0±0.1 |
|
Φ80/40 |
80 |
2.1±0.1 |
|
Φ100/50 |
100 |
2.2±0.1 |
|
Φ120/60 |
120 |
2.2±0.1 |
|
Φ150/75 |
150 |
2.2±0.1 |
|
备注:①适用于10KV及以下电压等级汇流母线的安全防护。 ②特殊规格可根据用要求订做 |
||
注：ΦA/a:A为收缩前管材最小内径，a为完全自由收缩后的管材最大内径。
|
10KVMPG电性能指标 |
|
测试项目 |
实测值 |
测试方法 |
|
击穿强度 |
20～25KV |
GB/T1408.1 |
|
工频耐压 |
42KV/1min.(最小相间距30㎜)未击穿 |
GB311 |
|
雷电冲击 |
75KV，±15次（最小相间距30㎜）未击穿 |
GB311 |
|
热稳试验 |
4s，31.5kA无破损 |
GB2706-89 |
|
动稳试验 |
0.3s,80.0KA,无破损 |
GB2709-89 |
|
体积电阻率 |
≥1.0×1013Ω.㎝ |
GB1410 |
|
介电常数 |
≤3.5 |
GB1409 |
|
10KVMPG规格 |
|
产品规格 ΦA/a(㎜) |
对应母排规格 ㎜ |
完全收缩后壁厚 ㎜ |
|
Φ25/10×1000 |
25 |
3.0±0.2 |
|
Φ30/12×1000 |
30 |
3.0±0.2 |
|
Φ40/16×1000 |
40 |
3.0±0.2 |
|
Φ50/20×1000 |
50 |
3.0±0.2 |
|
Φ65/25×1000 |
60 |
3.0±0.2 |
|
Φ75/30×1000 |
80 |
3.0±0.2 |
|
Φ85/35×1000 |
80 |
3.0±0.2 |
|
Φ100/40×1000 |
100 |
3.0±0.2 |
|
Φ120/50×1000 |
120 |
3.0±0.2 |
|
Φ150/60×1000 |
150 |
3.0±0.2 |
|
Φ200/60×1000 |
200 |
3.0±0.2 |
|
备注:①适用于10KV及以下电压等级汇流母线的安全防护。 ②特殊规格可根据用要求订做 |
||
|
35KVMPG电性能指标 |
|
测试项目 |
实测值 |
测试方法 |
|
击穿强度 |
20～25KV |
GB/T1408 |
|
工频耐压 |
95KV/1min.(最小相间距165㎜)未击穿 |
GB311 |
|
雷电冲击 |
185KV，±15次（最小相间距165㎜）未击穿 |
GB311 |
|
热稳试验 |
4s，31.5kA无破损 |
GB2706-89 |
|
动稳试验 |
0.3s,80.0KA,无破损 |
GB2709-89 |
|
体积电阻率 |
≥1.0×1013Ω.㎝ |
GB1410 |
|
介电常数 |
≤3.5 |
GB1409 |
|
35KVMPG规格 |
|
产品规格 ΦA/a×L(㎜) |
对应母排规格 ㎜ |
完全收缩后壁厚 ㎜ |
|
Φ30/12×1000 |
30 |
3.8±0.2 |
|
Φ40/16×1000 |
40 |
4.0±0.2 |
|
Φ50/20×1000 |
50 |
4.0±0.2 |
|
Φ65/25×1000 |
60 |
4.2±0.2 |
|
Φ75/30×1000 |
80 |
4.2±0.2 |
|
Φ85/35×1000 |
80 |
4.5±0.2 |
|
Φ100/40×1000 |
100 |
4.5±0.2 |
|
Φ120/50×1000 |
120 |
4.5±0.2 |
|
Φ150/60×1000 |
140 |
4.5±0.2 |
|
Φ200/80×1000 |
多层母线 |
4.5±0.2 |
|
Φ300/1100×1000 |
多层母线 |
4.5±0.2 |
|
Φ400/160×1000 |
多层母线 |
4.5±0.2 |
|
Φ500/160×1000 |
多层母线 |
4.5±0.2 |
|
备注:①适用于35KV及以下电压等级汇流母线的安全防护。 ②特殊规格可根据用要求订做 |
||
注：ΦA/a×L(毫米):A为收缩前管材最小内径，a为完全自由收缩后的管材最大内径,L为标准长度。
