一 军工异型件材料性能介绍
本公司开发生产的军工异形件系列产品主要有模缩套、电缆分叉套、电缆端帽及柔软性模缩套。模缩套主要用于电缆终端连接、电缆开口、和电缆分叉连接处的机械和密封保护，模缩套提供良好的应力释放、密封和机械保护，即美观又实用；电缆分叉套则用于电缆的开口处和电缆的分叉连接处, 对该部位电缆连接提供可靠的机械和环境密封保护；而电缆端帽用于电缆端头的密封和机械保护；柔软性模缩套因其体型较瘦小, 安装后具有相当的柔软性, 对连接处的电缆及芯线提供密封和机械保护作用。本公司的军工异形件产品已通过质量检验测试，其性能达到国际同类产品先进水平。十几年来，我公司生产的数百万套产品已在全国各地乃至中亚、东南亚、南美、北美等地区安全可靠地运行。
材料为柔软至半刚性的各种耐高温，阻燃，耐介质的聚合物材料
使用温度-55℃-200℃
收缩率：径向≥50，轴向≤10
(-11)柔软、阻燃、使用温度-55℃——135℃
(-12)含氟橡胶、柔软、阻燃、使用温度-55℃——200℃
(-13)半硬阻燃、使用温度-55℃——135℃
(-14)无卤阻燃，使用温度 －55℃－135℃
(-15)半硬、耐油和溶液、使用温度-55℃——135℃

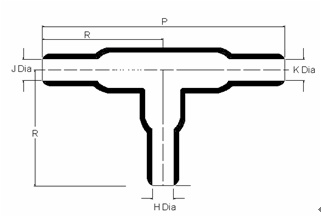

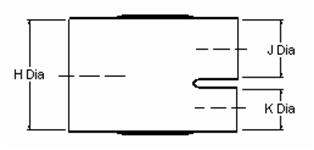

表1：FrIr/ T-A型规格尺寸表
单位：mm
|
序号
|
长春热缩产品型号
|
收缩前尺寸
|
注 塑 尺 寸
|
Raychem
产品型号
|
|
(H&J)min
|
Kmin
|
(H&J)max
|
(H&J)W
|
Kmax
|
KW
|
P
|
|
1
|
FrIr/T-A1
|
20
|
10
|
10.8
|
2.5±0.1
|
5.0
|
2.0±0.1
|
90
|
322A315
|

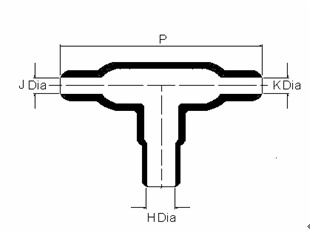

表2：FrIr/T-B型规格尺寸表
单位：mm
|
序号
|
长春热缩产品型号
|
收缩前尺寸
|
注 塑 尺 寸
|
Raychem
产品型号
|
|
(H&J)min
|
Kmin
|
(H&J)max
|
(H&J)W
|
Kmax
|
KW
|
P
|
|
1
|
FrIr/T-B1
|
18
|
10
|
9.3
|
1.6±0.1
|
5.1
|
1.3±0.1
|
47
|
322A412
|

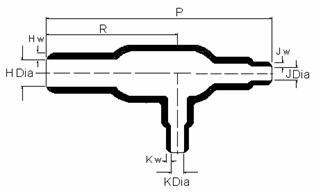

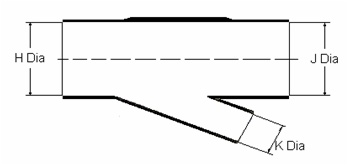

表3： FrIr/T-C型规格尺寸表
单位：mm
|
序号
|
长春热缩
产品型号
|
收缩前尺寸
|
注 塑 尺 寸
|
Raychem产品型号
|
|
Hmin
|
(J&K)min
|
Hmax
|
HW
|
(J&K)max
|
(J&K)W
|
P
|
|
1
|
FrIr/T-C1
|
13.2
|
6.6
|
6.1
|
1.5±0.1
|
3.1
|
1.0±0.1
|
34
|
302A012
|
|
2
|
FrIr/T-C2
|
26.9
|
13.2
|
12.5
|
1.5±0.1
|
6.1
|
1.0±0.1
|
67.1
|
302A024
|
|
3
|
FrIr/T-C3
|
55.6
|
26.9
|
25.4
|
1.5±0.1
|
12.5
|
1.0±0.1
|
145.5
|
302A037
|

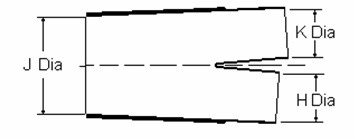

表4：FrIr/ T-D型规格尺寸表
单位：mm
|
序号
|
长春热缩
产品型号
|
收缩前尺寸
|
注 塑 尺 寸
|
Raychem
产品型号
|
|
(H&J &K)min
|
(H&J &K)max
|
(H&J &K)W
|
P
|
|
1
|
FrIr/T-D1
|
7.0
|
3.6
|
1.5±0.1
|
30
|
301A011
|
|
2
|
FrIr/T-D2
|
13.0
|
6.9
|
1.5±0.1
|
59
|
301A022
|
|
3
|
FrIr/T-D3
|
27
|
13.5
|
1.5±0.1
|
120
|
301A034
|

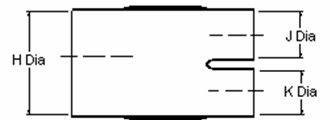

表5：FrIr/ T-E型规格尺寸表
单位：mm
|
序号
|
长春热缩
产品型号
|
收缩前尺寸
|
注 塑 尺 寸
|
Raychem产品型号
|
|
Hmin
|
(J&K)min
|
Hmax
|
HW
|
(J&K)max
|
(J&K)W
|
P
|
|
1
|
FrIr/T-E1
|
13
|
7
|
7.4
|
2.5±0.1
|
3.8
|
1.5±0.1
|
56
|
－
|
|
2
|
FrIr/T-E2
|
27
|
8.2
|
13.2
|
2.5±0.1
|
6.7
|
1.5±0.1
|
97
|
－
|
|
3
|
FrIr/T-E3
|
56
|
27
|
27.2
|
2.5±0.1
|
13.2
|
1.5±0.1
|
198
|
－
|
