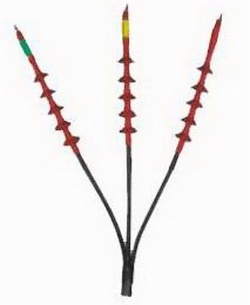

35KV热缩电缆附件 12/20KV—26/35KV

全选

Item Code:12/20KV—26/35KV Features:热缩型中高压产品广泛应用于12/20KV～26/35KV电缆终端和中间连接的接续绝缘处理。该系列产品适用于12/20KV～26/35KV等级不同形式的电缆。具有体积小、重量轻、运行可靠、安装方便等特点。根据用户需要可进行多芯电缆、双地线结构或特殊要求的产品设计。

Description

热缩型中高压产品广泛应用于12/20KV～26/35KV电缆终端和中间连接的接续绝缘处理。该系列产品适用于12/20KV～26/35KV等级不同形式的电缆。具有体积小、重量轻、运行可靠、安装方便等特点。根据用户需要可进行多芯电缆、双地线结构或特殊要求的产品设计。

产品电性能指标

序号	试验项目	试验标准	试验结果	结论
1	工频耐压1min	105KV干态（户内终端、中间连接） 105KV湿态（户外终端）不击穿、不闪络	未击穿、未闪络	通过
2	局部放电	39KV，≤10PC	39KV，≤10PC	通过
3	恒压负荷循环	导体温度95℃，加热5h冷却3h三个周期不击穿、不闪络	未击穿、未闪络	通过
4	局部放电	39KV，≤10PC	39KV，≤10PC	通过
5	雷电冲击1.2/50us	250KV正负极性各10次不击穿、不闪络	未击穿、未闪络	通过
6	直流耐压负极性15min	156KV，15min 不击穿、不闪络	未击穿、未闪络	通过
7	工频耐压4h	104KV，4h 不击穿、不闪络	未击穿、未闪络	通过

产品规格

型号	名称	适用电缆截面 (㎜²)	型号	名称	适用电缆截面 (㎜²)
NSY-35/1×1	35KV交联单芯电缆热缩型户内终端	25-50	NSY-35/3×1	35KV交联三芯电缆热缩型户内终端	25-50
NSY-35/1×2		70-120	NSY-35/3×2		70-120
NSY-35/1×3		150-240	NSY-35/3×3		150-240
NSY-35/1×4		300-400	NSY-35/3×4		300-400
WSY-35/1×1	35KV交联单芯电缆热缩型户外终端	25-50	WSY-35/3×1	35KV交联三芯电缆热缩型户外终端	25-50
WSY-35/1×2		70-120	WSY-35/3×2		70-120
WSY-35/1×3		150-240	WSY-35/3×3		150-240
WSY-35/1×4		300-400	WSY-35/3×4		300-400
JSY-35/1×1	35KV交联单芯电缆热缩型中间连接	50-95	JSY-35/3×1	35KV交联三芯电缆热缩型中间连接	50-95
JSY-35/1×2		120-185	JSY-35/3×2		120-185
JSY-35/1×3		240-400	JSY-35/3×3		240-400
NSZ-35/1×1	35KV油浸单芯电缆热缩型户内终端	25-50	NSZ-35/3×1	35KV油浸三芯电缆热缩型户外终端	25-50
NSZ-35/1×2		70-120	NSZ-35/3×2		70-120
NSZ-35/1×3		150-240	NSZ-35/3×3		150-240
NSZ-35/1×4		300-400	NSZ-35/3×4		300-400
WSZ-35/1×1	35KV油浸单芯电缆热缩型户外终端	25-50	WSZ-35/3×1	35KV油浸三芯电缆热缩型户外终端	25-50
WSZ-35/1×2		70-120	WSZ-35/3×2		70-120
WSZ-35/1×3		150-240	WSZ-35/3×3		150-240
WSZ-35/1×4		300-400	WSZ-35/3×4		300-400
JSZ-35/1×1	35KV油浸单芯电缆热缩型中间连接	50-95	JSZ-35/3×1	35KV油浸三芯电缆热缩型中间连接	50-95
JSZ-35/1×2		120-185	JSZ-35/3×2		120-185
JSZ-35/1×3		240-400	JSZ-35/3×3		240-400
JSYZ-35/1×1	35KV交联—油浸单芯电缆热缩型中间连接	50-95	JSYZ-35/3×1	35KV交联—油浸三芯电缆热缩型中间连接	50-95
JSYZ-35/1×2		120-185	JSYZ-35/3×2		120-185
JSYZ-35/1×3		240-400	JSYZ-35/3×3		240-400
